硅谷的科技巨头们，正在为一份极不寻常的账单买单。
每一次新品发布会，PPT上反复强调：晶体管数量又翻了多少倍、算力飙升了多少。所有人都在为这颗“大脑”的聪明程度欢呼。
但仔细翻开这笔算力账单，你会发现一个值得警惕的错位：全行业的总开销翻了一倍多，但给“大脑”的预算占比却几乎没有增长。

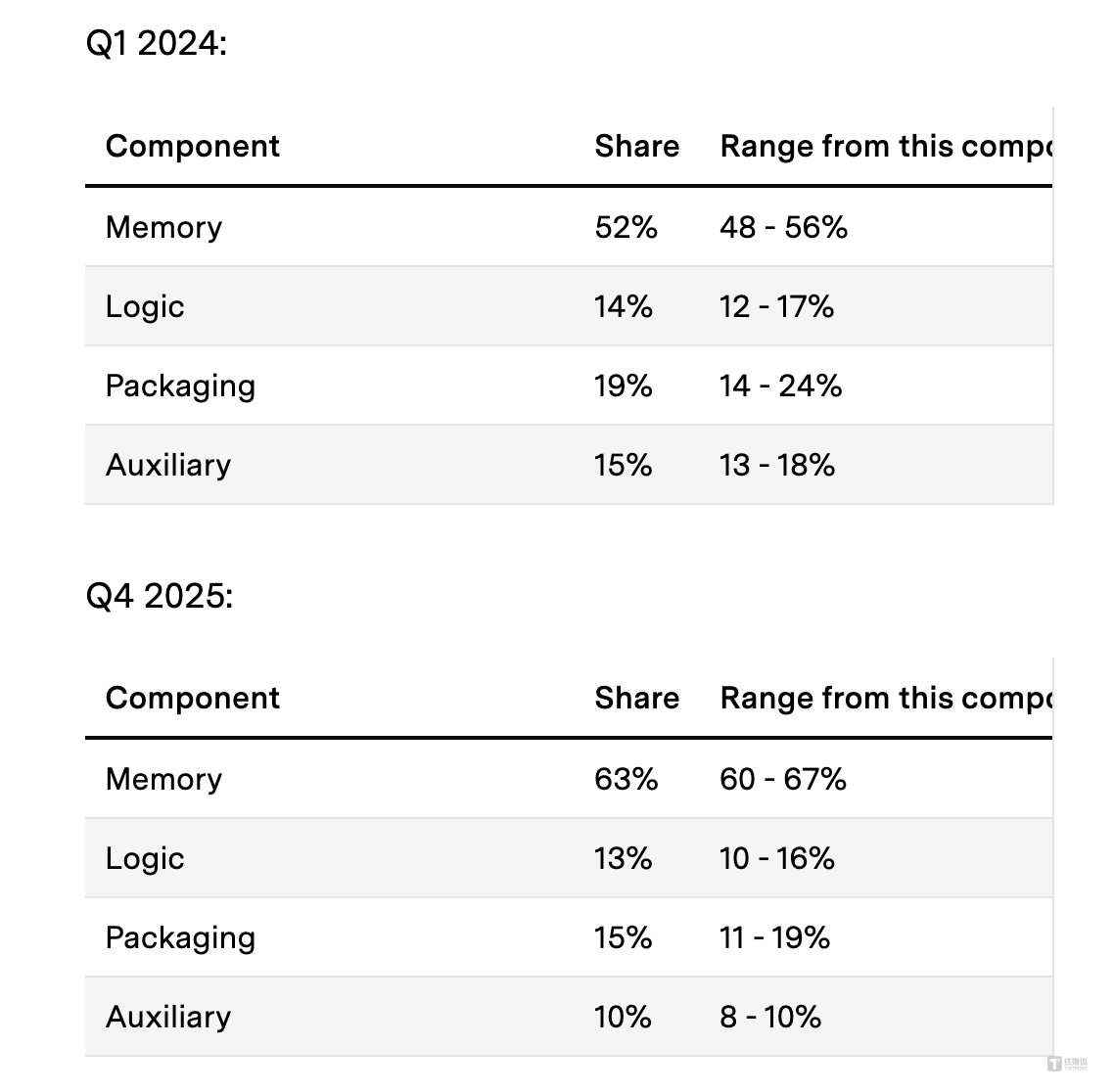

根据知名研究机构Epoch AI的最新拆解数据，从2024年初到2025年底，全球AI芯片的总组件支出从220亿美元激增至520亿美元。然而，代表着最顶尖制造工艺的“计算大脑”（主逻辑裸片），其成本占比却始终停留在13%至14%。
这也就意味着，真正掏空科技巨头口袋的，是负责“记忆”的仓库——内存。

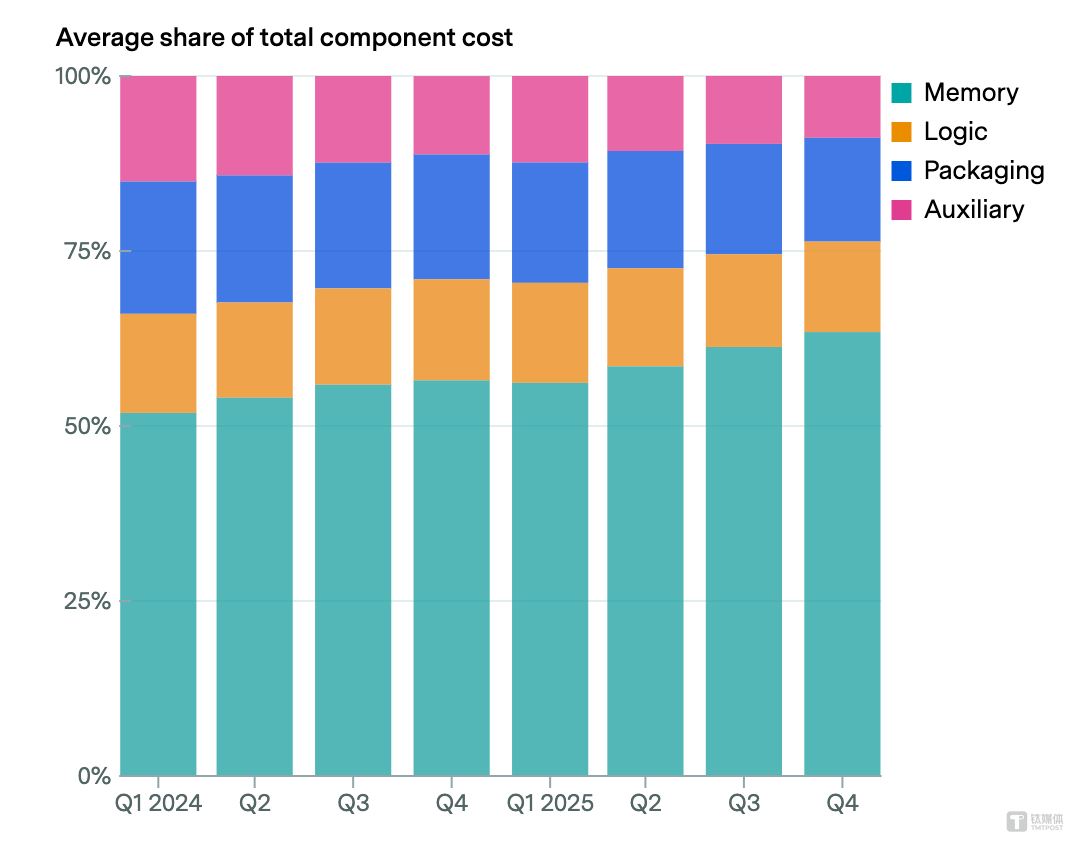

数据显示，高带宽内存（HBM）在AI芯片组件中的成本占比，已经从52%一路攀升至63%。在这300亿美元的总支出增量里，单单是HBM这一项，就贡献了约200亿美元。
这个数据为什么值得关注？
因为大众只看到了云端AI芯片的算力狂欢，却不知道这场看似高大上的算力竞赛，已经变成了一场深刻的产业重构。它不仅在重塑全球半导体资金的流向，甚至直接导致了我们身边的廉价智能手机，正在大规模萎缩。
大脑越来越便宜，“记忆”为何成了刺客？
大众往往以为，眼下的AI争夺战依然停留在算法、架构等“脑力”层面的比拼。但实际上，真正的战争早已悄然演变成了一场客观的、物理的、生产线上的肉搏战。
要搞懂这个错位，我们得先降维通俗地弄明白：AI芯片到底是个什么构造？它和以前的电脑芯片有啥区别？
在传统的通用芯片（CPU）时代，所有的架构设计都在追求“单兵作战能力”。你可以把CPU想象成一位绝顶聪明的顶级学者。为了不让他浪费时间去远处的图书馆（主内存）找资料，工程师在学者的手边塞满了各种私人书架（缓存），甚至允许他“乱序执行”，随时找活干，绝对不让他闲着。
但AI大模型根本不需要这种复杂的逻辑判断，它要的是简单粗暴的暴力算术矩阵。
于是，GPU和TPU等AI加速芯片上场了。它们不再是单打独斗的学者，而是数万名同时做加减乘除的流水线工人。这些芯片同样是从硅晶圆（Wafer）上光刻下来的，但内部结构全是大规模并行的计算核心。
瓶颈随之出现：这群工人算得实在太快了！
打个比方，现在的各大AI芯片就像是一个班级里的尖子生，大家的计算能力都已经极其强大。数据表明，过去20年里，硬件的峰值计算能力飙升了60,000倍，但内存容量仅仅提升了100倍，互连带宽更是只提升了30倍。既然大家的做题速度（计算逻辑）都差不多且难以拉开巨大差距，比拼的重点自然就变成了最现实的物理条件：谁能搞到最高规格的高带宽内存（HBM），以及谁能在纳米级的物理流水线上把这些数据最快地“喂”给大脑。
由于计算性能的提升速度，远远超过了内存带宽的改善速度，搬运原材料（数据）的通道彻底瘫痪了。这就是困扰了计算机界几十年的物理学幽灵——“内存墙”（Memory Wall）。
通道不够宽怎么办？行业祭出了一种技术难度极高、成本也极高的解法：高带宽内存（HBM）。
既然平铺的通道不够宽，那就把DRAM存储芯片像盖摩天大楼一样垂直堆叠起来，并在微观层面上打穿无数孔洞与计算核心直接相连，实现超宽的数据通道。
但这玩意儿，大量消耗底层晶圆产能。生产1GB的HBM，需要吃掉相当于普通DRAM三倍以上的晶圆产能。
利润分化与产业链重塑
当底层晶圆变成了零和博弈，整个产业链的资金流向就彻底变了。
原因很简单：普通商品内存（就是你买电脑和手机里的内存）的毛利率常年在20%至30%区间，而HBM的毛利率则达到70%以上。
面对这种级别的利润差异，存储三巨头（美光、SK海力士、三星）的动作果断而激进。

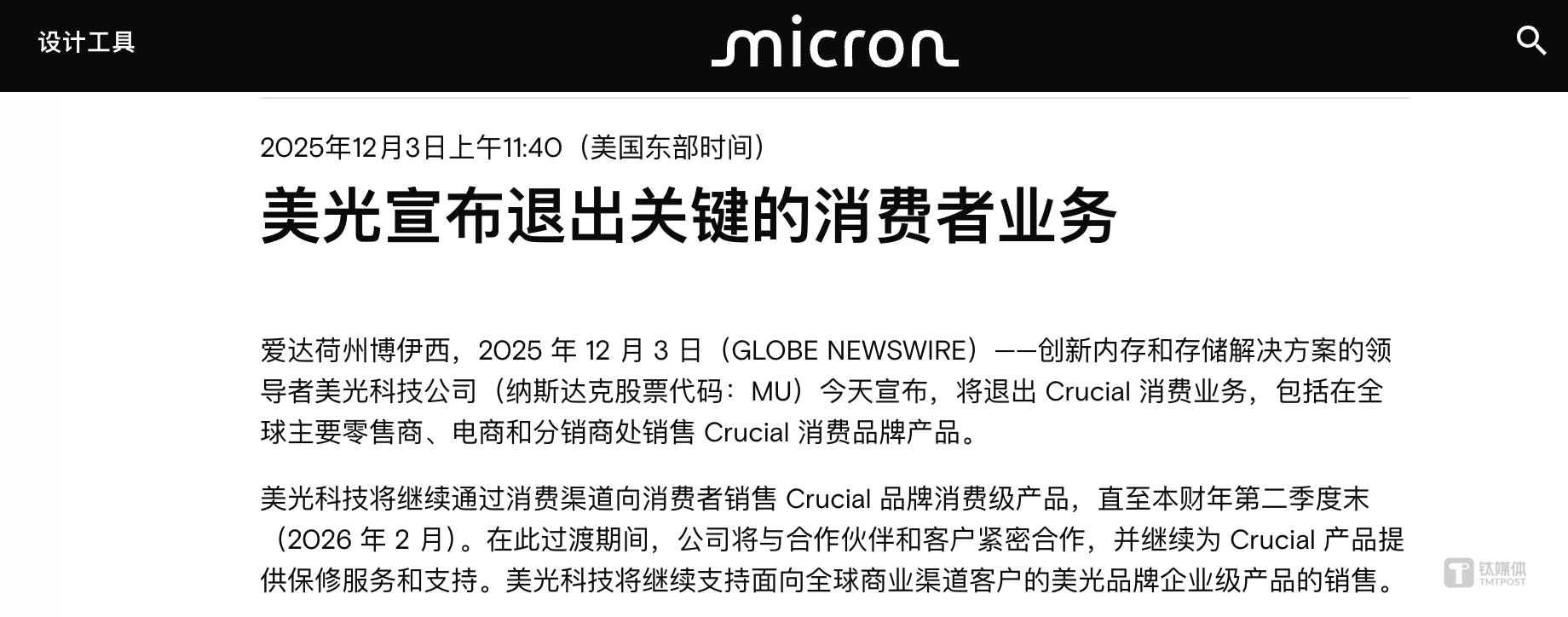

老牌存储大厂美光（Micron）在2025年12月发布了一份引发广泛关注的决定，宣告其运营了29年的消费级品牌Crucial（英睿达）即将终结。随后在2026年2月，美光正式停止了消费端的所有发货，将所有空出来的产能全面转向利润更高、更具定价权的AI和企业级数据中心市场。
韩国双雄更是大幅受益。2026年第一季度，靠着全数售罄的HBM订单，SK海力士实现了72%的营业利润率。三星电子的半导体部门同样以70%以上的利润率，贡献了全公司94%的利润。
现实代价：消失的廉价手机
巨头在云端数钱，终端手机厂商却面临直接冲击。

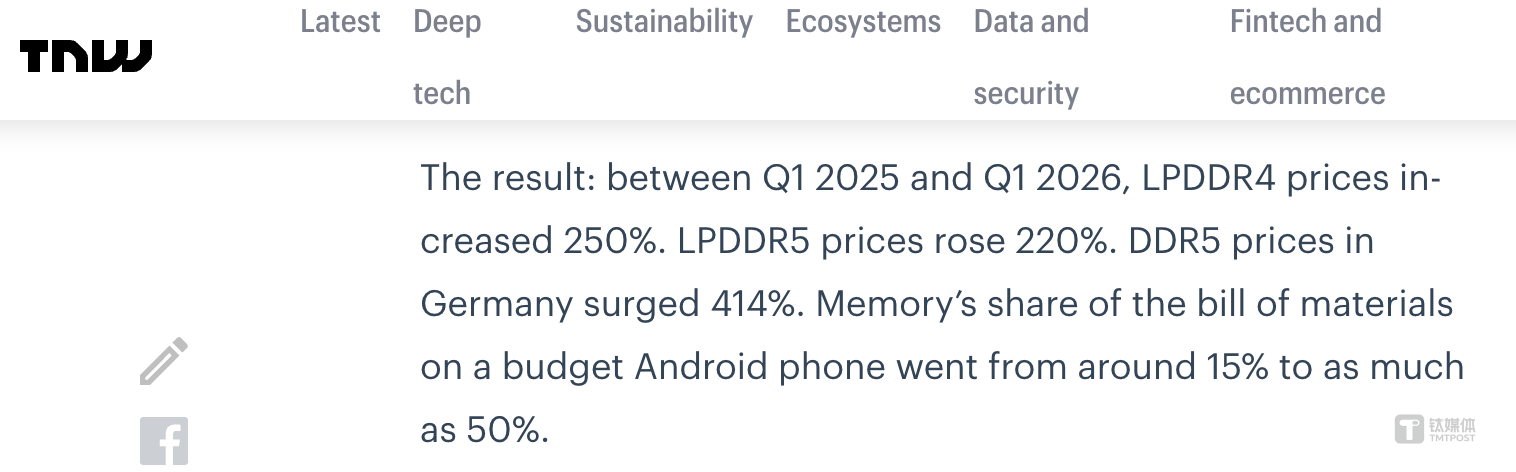

晶圆都被抽走去造AI用的HBM了，普通手机用的标准内存自然面临断崖式的缺货。短短一年间，老一代的LPDDR4价格大幅上涨了250%，LPDDR5也上涨了220%。
在这波涨价潮中，手机的物料成本里，内存占比从原本的15%左右，一路飙升到了最高50%。
结果就是，低端智能机在商业上已难以为继。分析师指出，低于100美元的智能手机已经“永久性不再经济”。原本卖50美元的手机，现在因为内存太贵，被迫涨到120美元以上。
占据非洲近半壁江山的手机品牌传音，2025年净利润暴跌54%，被迫砍掉40%的出货目标。Oppo和Vivo也分别削减了超20%和近15%的预期。在印度，100美元以下的手机市场在2026年一季度同比萎缩了59%。
硅谷扇动了一下名为AI的翅膀，使得亚非拉低价位市场用户的数字接入门槛大幅抬高。
下半场：封装瓶颈与AI创投的“破局”之路
内存吃掉了AI芯片63%的成本，但这还不是唯一的门槛。
再贵的HBM和逻辑计算芯片，也必须通过台积电的CoWoS等先进封装工艺，极其精密地缝合在微缩底板上。这道工序目前是真正的物理卡脖子环节。台积电CEO魏哲家直言，CoWoS产能极度吃紧，到2026年都已完全售罄。英伟达甚至提前包揽了超过60%的产能。
那么，未来的商机和趋势究竟在哪？
随着行业从早期的“模型训练”走向大规模的“AI代理（Agentic AI）”推理，模型需要保持长时间的记忆和极长的上下文，这让“内存墙”的压力成倍放大。为了破局，行业分化出了两条路：
第一条路，是英伟达的“暴力加码”。
2026年投产的新一代Rubin架构，就是为极致吞吐量而设计的。单颗Rubin GPU不仅塞进了3360亿个晶体管（是上一代的1.6倍），更首发搭载了容量高达288GB的HBM4内存，带宽达到惊人的22 TB/s。而美光的HBM4目前正以两倍于上一代的速度快速爬坡，专供Rubin。英伟达的目标是用极高的内存带宽，把推理成本打下来。
第二条路，是初创公司的“从架构底层破局”。
既然逻辑计算本身只占13%的成本，那只要能尽量绕开昂贵的HBM，就能重塑整个算力市场的利益分配。2026年，初创公司MatX拿到了5亿美元B轮巨额融资。他们设计了一款基于“可拆分脉动阵列”的专用芯片，利用SRAM（静态随机存取存储器）的超低延迟特性来直接搞定长文本推理。欧洲初创公司Semidynamics也刚刚在台积电3nm工艺上流片，主攻减少数据移动的AI推理新架构。
而在终端租赁市场，算力正在逐渐褪去神秘且昂贵的光环。
华尔街已经推出了追踪GPU租赁价格的“硅数据指数”（Silicon Data Indices），像炒大豆、炒原油一样每天盯盘算力的现货价格。在2026年的现货平台上，曾经一卡难求的H100，其小时租赁底价已经被Thunder Compute等平台打到了惊人的1.38美元/小时。
算力大宗商品化的时代已加速到来。在这个剧烈的周期波动中，真正稀缺且昂贵的，不再是单纯的“大脑计算能力”，而是数据的流转、存储的吞吐，以及纳米级基板上的物理封装手艺。看懂这张被内存主导的错位账单，才是真正摸清巨头底牌的开始。（本文首发钛媒体APP，作者 | 硅谷Tech_news，编辑 | 林深
